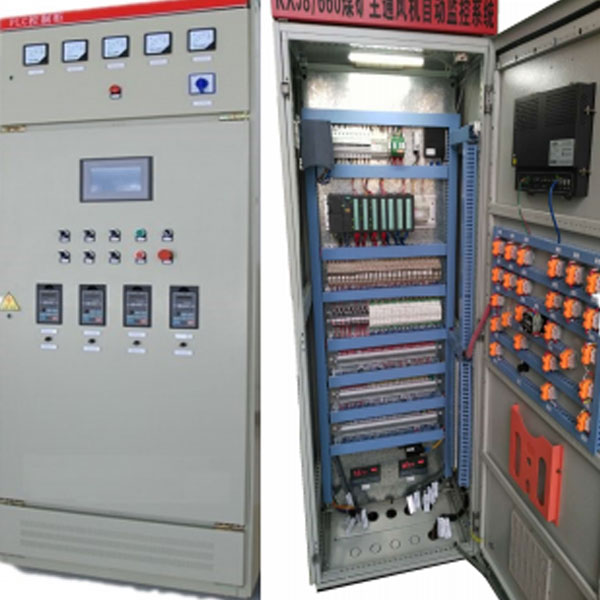

在煤礦井下復雜多變的作業環境中，礦用PLC控制箱作為自動化控制的核心設備，承擔著設備啟停、順序控制、參數監測與遠程通信等關鍵任務。其工作原理融合了信號采集、邏輯運算、輸出控制與通信交互四大核心環節，通過高度集成化的硬件設計與智能化的軟件邏輯，實現了對煤礦生產設備的可靠管理。

一、信號采集：構建數據感知網絡

礦用PLC控制箱的輸入模塊是其與外部設備交互的“感官系統”，通過模擬量與數字量?jī)煞N方式采集現場信號。模擬量輸入模塊負責處理連續變化的物理量，例如溫度傳感器采集的電機表面溫度、壓力傳感器監測的管道流體壓力，這些信號經模數轉換器（ADC）轉換為0-10V或4-20mA的電信號后，被存儲至輸入映像寄存器。數字量輸入模塊則接收開關狀態信號，如皮帶運輸機的啟停按鈕、瓦斯?jié)舛瘸迗?bào)警器的觸點信號，其抗干擾設計確保在井下強電磁環境中穩定傳輸。

以某礦井排水系統為例，水位傳感器將液位高度轉化為4-20mA電流信號，經模擬量輸入模塊處理后，PLC可實時判斷水位是否達到啟動泵機的閾值。同時，數字量輸入模塊監測泵機運行狀態、閥門開閉位置等開關信號，為后續邏輯運算提供完整數據鏈。

二、邏輯運算：智能決策的核心引擎

PLC的中.央處理器（CPU）是邏輯運算的“大腦”，其工作遵循“順序掃描、循環執行”原則。在每個掃描周期內，CPU首先讀取輸入映像寄存器中的數據，隨后執行用戶程序中的梯形圖邏輯。例如，在皮帶運輸控制程序中，CPU會判斷以下條件：

啟動信號是否有效（數字量輸入）；

皮帶張力是否在安.全范圍（模擬量輸入）；

上游設備是否已啟動（通過通信接口獲取的其他PLC狀態）。

若所有條件滿足，CPU將通過輸出映像寄存器觸發接觸器線圈通電，驅動皮帶電機啟動。

現代礦用PLC多采用模塊化設計，支持浮點運算、PID調節等復雜算法。在通風系統控制中，PLC可根據風速傳感器（模擬量輸入）的實時數據，通過PID算法動態調節風機變頻器的輸出頻率，實現風量的閉環控制。

三、輸出控制：驅動執行機構的橋梁

輸出模塊將CPU的邏輯結果轉化為實際控制信號，分為數字量輸出與模擬量輸出兩類。數字量輸出模塊通過繼電器或晶體管驅動接觸器、電磁閥等設備，例如控制采煤機截割電機的啟停、液壓支架的升降動作。模擬量輸出模塊則輸出0-10V電壓或4-20mA電流信號，調節變頻器、調節閥等設備的運行參數，如控制刮板輸送機的運行速度、乳化液泵的壓力輸出。

在某礦井提升機控制系統中，PLC的數字量輸出模塊控制制動器的松閘與抱閘動作，模擬量輸出模塊調節提升電機的轉矩與速度，確保提升容器在井筒中的平穩運行。輸出模塊的隔離設計（如光電耦合器）有效防止井下瓦斯等易燃?xì)怏w因電氣火花引發事故。

四、通信交互：構建協同控制網絡

礦用PLC控制箱通過工業以太網、RS485等通信接口與上位機、其他PLC及智能設備互聯，形成分布式控制系統。在集中監控層面，PLC將設備狀態、工藝參數等數據上傳至地面監控中.心，同時接收調度指令；在設備協同層面，多臺PLC通過Modbus、Profibus等協議實現數據共享，例如主運輸皮帶PLC與給煤機PLC聯動，根據皮帶負荷自動調節給煤量。

某智能化礦井中，井下PLC控制箱與地面監控系統通過光纖環網連接，實現通風、排水、供電等系統的集中管理。操作人員可在監控中.心實時查看設備運行狀態，并通過PLC遠程修改控制參數，大幅提升管理效率。

結論

礦用PLC控制箱通過信號采集、邏輯運算、輸出控制與通信交互的協同工作，構建起煤礦生產設備的自動化控制體系。其模塊化硬件設計適應井下高溫、高濕、粉塵等惡劣環境，智能化軟件邏輯滿足復雜工藝流程的控制需求，而開放的通信架構則支持與工業互聯網的深度融合。隨著技術演進，礦用PLC正朝著更高集成度、更強算力、更廣兼容性的方向發展，持續推動煤礦生產向自動化、智能化方向邁進。
